Виды защитных картонных уголков: применение и правила выбора

Защитные картонные уголки устанавливают на рёбра коробок, паллет, листовых материалов и другой продукции. Они распределяют давление стреппинг-ленты и стрейч-плёнки, уменьшают риск смятия кромок и помогают сохранить форму грузовой единицы при хранении и транспортировке.

Наиболее распространённый вариант представляет собой жёсткий L-образный профиль, изготовленный из нескольких слоёв бумаги или картона, соединённых клеевым составом и спрессованных под давлением. Помимо стандартных L-профилей выпускаются U-образные, неравнополочные, влагостойкие, перфорированные, гибкие и усиленные изделия.

Картонный уголок не заменяет основную упаковку и систему крепления груза. Максимальный эффект достигается при его совместном использовании со стрейч-плёнкой, стреппинг-лентой, гофротарой и правильно сформированной паллетой.

Что такое защитный картонный уголок

Защитный уголок, также называемый картонным профилем или edgeboard, — это элемент транспортной упаковки, предназначенный для усиления кромок и распределения нагрузки.

Основу изделия обычно составляют несколько слоёв бумажного сырья. Слои склеиваются, формуются под прямым или другим заданным углом и прессуются. В результате получается сравнительно лёгкий, но жёсткий профиль.

Фактические характеристики зависят от:

• ширины полок профиля;
• толщины стенки;
• длины изделия;
• качества и количества слоёв картона;
• применяемого клеевого состава;
• наружного покрытия;
• устойчивости к продольному сжатию и изгибу;
• условий влажности и температуры.

Для чего нужны картонные уголки

Правильно подобранный профиль выполняет несколько функций:

• защищает рёбра и углы от ударов, трения и смятия;
• распределяет давление ленты по большей площади;
• усиливает коробки и снижает риск деформации стенок;
• стабилизирует паллету и связывает отдельные коробки в более жёсткую конструкцию;
• улучшает работу стрейч-плёнки, создавая ровные вертикальные рёбра;
• защищает поверхность от вдавливания упаковочной ленты;
• помогает при штабелировании, если характеристики уголка соответствуют нагрузке;
• снижает количество повреждений при складской обработке и перевозке.

Подробнее о принципе работы такой упаковки можно прочитать в статье «Для чего нужны картонные уголки».

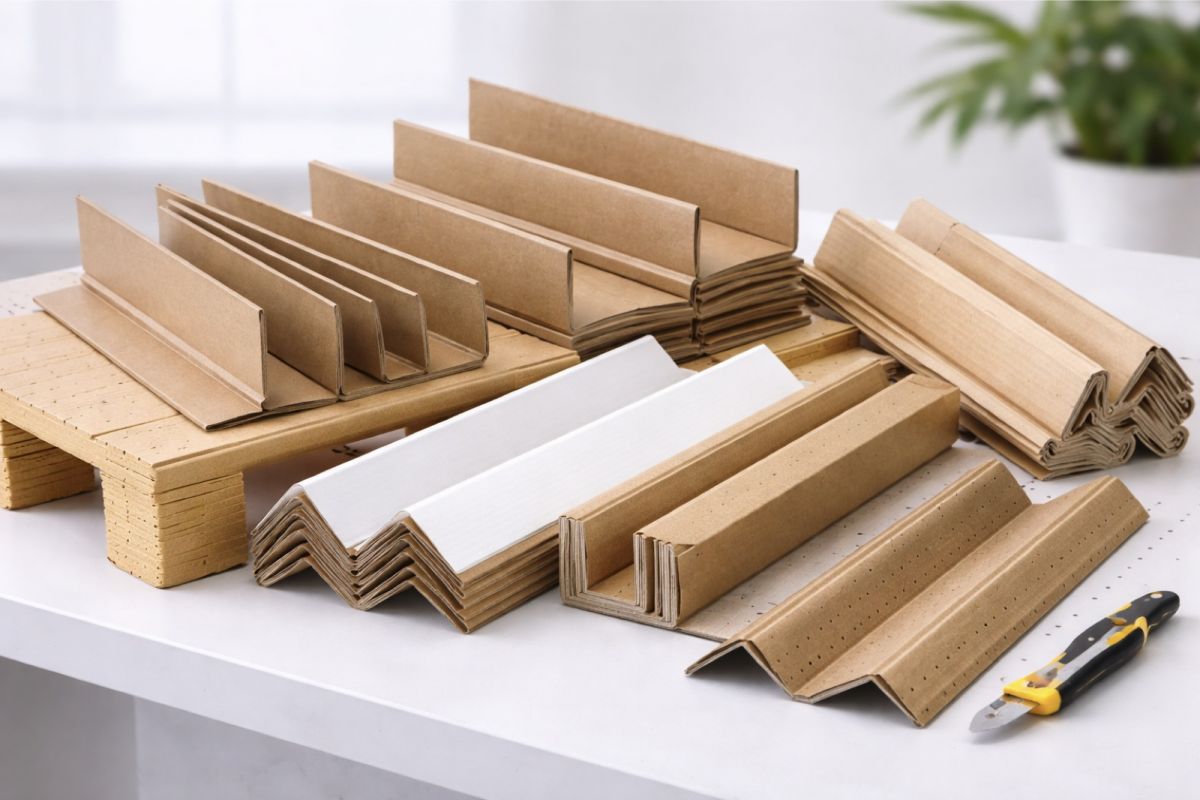

Основные виды защитных картонных уголков

L-образные уголки

Стандартный L-профиль состоит из двух полок, соединённых под прямым углом. Его устанавливают вдоль вертикальных или горизонтальных рёбер коробок, пачек и паллет.

Длинные уголки, размещённые по всей высоте паллеты, помогают объединить несколько рядов коробок в одну грузовую единицу. Короткие отрезки применяют для локальной защиты отдельных кромок.

Равнополочные уголки

У равнополочного профиля обе стороны имеют одинаковую ширину. Это универсальный вариант для стандартных коробок, паллет, мебели и строительных материалов.

Такие уголки удобно устанавливать на симметричные рёбра. Они равномерно распределяют давление упаковочной ленты и стрейч-плёнки.

Неравнополочные уголки

У неравнополочного профиля одна сторона шире другой. Такая конструкция применяется, когда необходимо закрыть большую площадь одной из поверхностей или упаковка имеет нестандартную геометрию.

Неравнополочные модели используют для панелей, дверей, мебели, листовых материалов и продукции с выступающими элементами.

U-образные профили

U-профиль закрывает кромку сразу с трёх сторон. Он подходит для защиты торцов плит, мебельных деталей, дверных полотен, стекла, столешниц, металлических листов и других плоских изделий.

В отличие от обычного L-уголка, U-профиль лучше удерживается на узкой кромке и обеспечивает более полный охват поверхности.

Усиленные уголки

Усиленные профили имеют увеличенную толщину, ширину полок или более прочную многослойную конструкцию. Они применяются для тяжёлых, высоких и крупногабаритных грузов.

Однако выбирать уголок только по толщине неправильно. Необходимо учитывать прочность при сжатии и изгибе, высоту паллеты, натяжение ленты и условия хранения.

Влагостойкие уголки

Влагостойкие изделия имеют наружную обёртку, пропитку или специальное покрытие, замедляющее поглощение влаги. Их применяют в холодильных помещениях, при повышенной влажности и при перевозке продукции с риском образования конденсата.

Влагостойкий уголок не следует автоматически считать водонепроницаемым. Возможность длительного хранения на открытом воздухе должна подтверждаться характеристиками конкретного изделия.

Перфорированные уголки

В данном случае перфорация означает не вентиляционные отверстия, а заранее выполненные линии ослабления. По ним длинный профиль можно разделить на несколько коротких отрезков без сложной резки.

Такой вариант удобен для складов, где необходимо защищать упаковки разной высоты и быстро подготавливать уголки нужной длины.

Гибкие и надрезанные уголки

На одной или обеих полках гибкого профиля выполняются повторяющиеся надрезы. Благодаря этому уголок можно укладывать по окружности или изогнутому краю.

Гибкие изделия применяют для рулонов бумаги и плёнки, металлических катушек, бочек, круглых столешниц и других грузов с криволинейной поверхностью.

Перфорированный и гибкий уголок — не одно и то же. Первый разделяется на короткие прямые отрезки, второй изгибается вокруг продукции.

Самоклеящиеся уголки

На внутреннюю поверхность наносится клеевая полоса, которая временно удерживает профиль на месте до нанесения ленты или стрейч-плёнки.

Самоклеящееся исполнение ускоряет ручную упаковку и облегчает установку длинных профилей одним сотрудником. При этом основную фиксацию груза всё равно обеспечивает обвязка или обмотка.

Уголки с печатью

На наружную поверхность можно нанести логотип, маркировку, инструкцию по обращению с грузом или другую информацию. Печать не изменяет назначение изделия, поэтому её правильнее считать дополнительной опцией, а не отдельным конструктивным видом.

Сравнение видов картонных уголков

Картонный уголок и защитная накладка под ленту — в чём разница

Полноразмерный картонный уголок защищает значительную часть ребра и может участвовать в стабилизации всей паллеты. Его длина подбирается под коробку, пачку или высоту груза.

Небольшая пластиковая или картонная накладка устанавливается только под упаковочную ленту. Она защищает локальный участок от вдавливания, но практически не усиливает вертикальное ребро и не связывает ряды коробок.

Локальные защитные элементы представлены в разделе «Расходные материалы для стреппинг-ленты».

Совместное использование со стрейч-плёнкой

При обмотке паллеты стрейч-плёнка создаёт горизонтальное стягивающее усилие. Если коробки мягкие или уложены неровно, их углы могут сминаться, а вся паллета — терять прямоугольную форму.

Длинные вертикальные уголки создают ровные рёбра, распределяют давление плёнки и помогают стабилизировать верхние ряды. Для правильной работы:

1. груз выравнивают относительно паллеты;
2. уголки устанавливают на вертикальные рёбра;
3. нижние витки плёнки связывают груз с поддоном;
4. рабочие витки наносят с рассчитанным натяжением;
5. верх паллеты дополнительно фиксируют при необходимости.

Уголки не исправят плохо сформированную паллету. Если коробки значительно выступают за поддон или между ними остаются крупные пустоты, сначала необходимо изменить схему укладки.

Совместное использование со стреппинг-лентой

При натяжении упаковочной ленты значительное давление приходится на небольшую площадь ребра. Без защитного профиля лента может прорезать гофрокартон, деформировать коробку или повредить поверхность продукции.

Картонный уголок распределяет усилие по длине и ширине полок. Это позволяет надёжнее затянуть обвязку, не разрушая упаковку.

Для формирования грузовых единиц уголки могут применяться вместе с полипропиленовой упаковочной лентой. Усилие натяжения должно соответствовать прочности коробок, профиля и самого груза.

Где применяются картонные уголки

• Логистика и склады. Стабилизация коробок и паллетных грузов.
• Пищевая промышленность. Защита коробов с напитками, продуктами и замороженной продукцией.
• Мебельное производство. Защита фасадов, столешниц, дверей и собранной мебели.
• Строительные материалы. Упаковка панелей, профилей, плит, ламината и других длинномерных изделий.
• Стекольная промышленность. Защита торцов стекла, зеркал и стеклопакетов.
• Металлообработка. Упаковка листов, профилей, рулонов и катушек.
• Бумажная и полимерная промышленность. Защита рулонных материалов от повреждения кромок.
• Бытовая техника. Усиление упаковки холодильников, стиральных машин и других крупных изделий.
• Полиграфия. Защита пачек бумаги, картона и готовой печатной продукции.

Как выбрать картонный уголок

Ширина полок

Чем шире полки, тем большую площадь они закрывают и тем равномернее распределяют давление. Для небольших коробок чрезмерно широкий профиль может быть неудобен, а для тяжёлых панелей узкого уголка может оказаться недостаточно.

Толщина профиля

Толщина влияет на жёсткость и устойчивость к нагрузке, но не является единственным показателем. Необходимо также учитывать качество исходного картона, количество слоёв, геометрию и прочность склеивания.

Длина

Для стабилизации паллеты уголок обычно должен защищать всю рабочую высоту груза. Для локальной защиты коробок, столешниц и других изделий используются короткие отрезки.

Равные или разные полки

Равнополочный профиль подходит для стандартных прямых углов. Неравнополочный выбирают, если одна поверхность нуждается в более широком перекрытии.

Условия хранения

Обычный картон чувствителен к длительному воздействию влаги. Для холодильных складов, экспортных перевозок и влажных помещений следует выбирать влагостойкое исполнение и проверять его фактические характеристики.

Способ фиксации

При использовании стреппинг-ленты важна устойчивость профиля к локальному сжатию. При обмотке стрейч-плёнкой — жёсткость, длина и плотное прилегание к рёбрам паллеты.

Вес и устойчивость груза

Для лёгких коробок достаточно стандартного профиля. Для тяжёлых, высоких или склонных к смещению грузов требуется усиленный уголок и проверка всей схемы крепления.

Параметры, которые нужно указать поставщику

Распространённые ошибки

• Выбор только по толщине. Не учитываются ширина полок и прочность профиля.
• Слишком короткие уголки. Верхние или нижние ряды паллеты остаются без защиты.
• Неправильная установка. Между профилем и грузом остаются зазоры.
• Чрезмерное натяжение ленты. Даже усиленный уголок может продавить слабую коробку.
• Использование обычного картона во влажных условиях. Профиль размокает и теряет жёсткость.
• Попытка заменить уголками крепление. Без плёнки или ленты груз не будет зафиксирован.
• Установка после обвязки. Профиль должен размещаться до натяжения ленты и нанесения основных витков плёнки.
• Отсутствие испытаний. Упаковочную схему необходимо проверить на реальной паллете.

Как оценить экономическую эффективность

Стоимость уголков необходимо сравнивать не только с ценой упаковки, но и с расходами на повреждённую продукцию, возвраты, переупаковку и претензии клиентов.

При испытании новой схемы полезно фиксировать:

• количество повреждённых коробок и товаров;
• расход стрейч-плёнки и стреппинг-ленты;
• время упаковки одной паллеты;
• устойчивость груза после перевозки;
• возможность более безопасного штабелирования;
• затраты на обработку рекламаций.

Если уголок позволяет уменьшить повреждения и стабилизировать паллету, его применение часто окупается быстрее, чем очередная попытка добавить ещё несколько слоёв стрейч-плёнки.

Переработка и экологичность

Стандартные уголки из бумажного сырья могут направляться в поток макулатуры при соблюдении требований местной системы переработки. Перед утилизацией следует удалить пластиковую ленту, стрейч-плёнку и другие посторонние материалы.

Влагостойкие покрытия, полимерная ламинация и самоклеящиеся слои могут влиять на возможность переработки. Поэтому заявления о полной экологичности необходимо подтверждать составом изделия и требованиями конкретного переработчика.

Часто задаваемые вопросы

Можно ли использовать уголки без стрейч-плёнки или ленты?

Для локальной защиты отдельной кромки — можно. Но на паллете уголки обычно должны фиксироваться стрейч-плёнкой, стреппинг-лентой или другим упаковочным материалом.

Какие уголки лучше использовать под ПП-ленту?

Профиль должен быть достаточно широким и устойчивым к сжатию, чтобы распределить усилие натяжения. Размер подбирается по массе груза, ширине ленты и прочности коробки.

Чем перфорированный уголок отличается от гибкого?

Перфорированный профиль разделяется на короткие прямые элементы по заданным линиям. Гибкий уголок имеет надрезы, позволяющие укладывать его вокруг круглого изделия.

Защищает ли картонный уголок от влаги?

Обычный уголок не рассчитан на продолжительное воздействие воды. Для влажных помещений и охлаждённой продукции необходимо влагостойкое исполнение.

Можно ли использовать картонные уголки повторно?

Повторное применение возможно, если профиль не намок, не расслоился, не деформировался и сохранил первоначальную жёсткость.

Нужно ли ставить уголки на все четыре стороны паллеты?

Для равномерной стабилизации прямоугольной паллеты обычно защищают четыре вертикальных ребра. Однако окончательная схема зависит от формы, массы и устойчивости груза.
